采掘工作面噴霧

采掘工作面噴霧

適用于在采掘工作面采煤機割煤、掘進機采掘時的噴霧降塵。

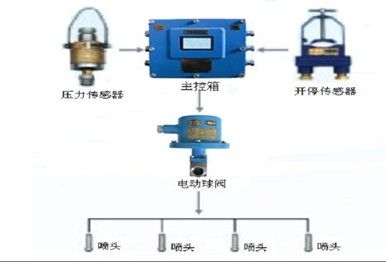

關聯設備
主控箱、電動球閥、開停傳感器（或光控傳感器）、水壓傳感器各1臺。

工作原理
只有水壓傳感器檢測到采煤機水采水路中有一定的水壓（或工作燈開啟）時，才能允許啟動采煤機。采煤機開動后，開停傳感器（或光控傳感器）將信號送入主控箱，主控箱控制電動球閥開啟，實現對產塵點進行噴霧降塵。采煤機停機（或采煤機工作燈關閉）后，主控箱控制電動球閥延時一定的時間后關閉，停止噴霧降塵。

安裝使用
主控箱安裝在采煤機機頭位置，接AC127V電源。電動球閥串接在水幕與進水管之間。水壓傳感器安裝在灑水噴霧的水路中，開停傳感器安裝在采煤機動力電纜上（或將光控傳感器安裝到采煤機工作燈的上方）。

主要技術參數
1、主控箱電源額定電壓：         127VAC
2、電動球閥動作額定電壓：       24VDC
3、主控箱本安輸出電壓：         12VDC
4、主控箱本安MAX輸出電流：     470mA
5、主控箱本安輸出高開路電壓： 12V/310mA  ；15V/256mA
6、傳感器工作額定電壓：         12VDC
7、傳感器輸出信號：        3V/DC≤高電平≤12VDC；0V/DC≤低電平≤1VDC
8、裝置主控箱信號輸入：       高電平≥6.0V,低電平≤0.5V
9、動作控制時間：             5s～1200s可調，誤差±2s
10、適用水壓：                0.2～7.0MPa
11、工作方式：                連續
