使用前請認真閱讀使用說明書
本產品在煤礦井下“嚴禁帶電開蓋”，安裝或維修時務必切斷電源！
嚴禁改變該產品本安電路及與本安電路相關的電氣元件的型號、規格及參數！
通電使用前，請檢查電源電壓與產品工作電壓是否相符！

一、概述：
ZP-127型定時大巷噴霧，是本公司新研制的巷道專用噴霧裝置，有單片機編程主控箱電動球閥和紅外傳感器及時鐘控制電路組成。裝置設計結構簡單、接線方便、安裝采用快速連接，遠紅外熱釋光控傳感器檢測距離遠，動作靈敏、抗干擾。

二、工作原理：
本裝置一般設計為常噴（也可據用戶要求，定時噴灑）。當來人時，熱釋紅外傳感器發出信號輸入主控板，主控板驅使電動閥門關閉，人過后經延時60s后，又重新開啟繼續噴霧。
定時噴霧：
1.本裝置設計有多功能電腦可編程定時模塊，具有10開10關工作模式。
2.時鐘狀態設定/調整：
a.按住【時鐘】鍵（CLOCK）不放，同時按【小時】（HOUR）或【分鐘】（MIN）、【星期】（WEEK）可調整時鐘或星期。
b.按【自動/手動】（ON/OF）鍵，可進行【開/自動/關】狀態轉換。當按至“關”狀態時，系統關閉噴霧；當按至“自動”狀態時；系統則執行已設定的時間開關程序，當按至“開”狀態時；系統為常噴霧狀態。
3.定時狀態設定：
a.在【鍵盤鎖鍵】解除后，按【定時】(PROG)鍵進入定時狀態,每按一次[定時]鍵時都進入下一組定時設定界面；若連續按[定時]鍵：
1開→1關→2開→2關→……9開→9關→10開→10關→時鐘界面→1開→
1關→2開→2關→……反復循環
b.在定時設定界面，按[小時]鍵時可調整當次定時之小時
c.在定時設定界面，按[分鐘]鍵時可調整當次定時之分鐘
d.在定時設定界面，按[星期]鍵時可調整當次定時之星期設定選擇；在每一“開”或每一“關”設定時都有15種星期組合模式供選擇，連續按[星期]鍵,15星期組合顯示可進行如下循環:
周一 周二 周三 周四 周五 周六 周日 → 周一 → 周二 → 周三 → 周四
→ 周五 → 周六→周日 → 一 三 五 →二 四 六 → 六 日 → 一二三 → 四五六 → 一二三四五 → 一二三四五六 →周一 周二 周三 周四 周五 周六 周日→……反復循環，用戶根據控制需要可進行星期組合的設定選擇。
e.在定時設定界面，按【取消/恢復】（RST/RCK）鍵時會(huì )將該組定時取消或恢復出來
f.在定時設定界面，按[時鐘]鍵時返回時鐘狀態

三、技術參數：
1．防爆形式：礦用隔爆兼本安型diI
2． 電源電壓：127VAC（±10%）
3． 本安MAX開路電壓：DC12V
4． 本安MAX短路電流：250mA
5． 延時范圍：40秒～300秒
6． 電動球閥工作電流：75mA；工作電壓：24VDC
7． 外形尺寸：260mm×270mm×110mm

四：安裝使用：
1．根據巷道尺寸做一合適水幕，水幕用高壓水管與本裝置的一端連接，另一端連接主水管道。
2．傳感器安裝在巷道側壁或頂壁，根據風向、風速等條件確定傳感器與主機的距離長短。
3．噴霧時間調整：打開主控制箱，電動閥門打開后，關閉的時間長短可調整回位拔碼開關來實現。每拔到ON位置一位可增加延時60S左右。

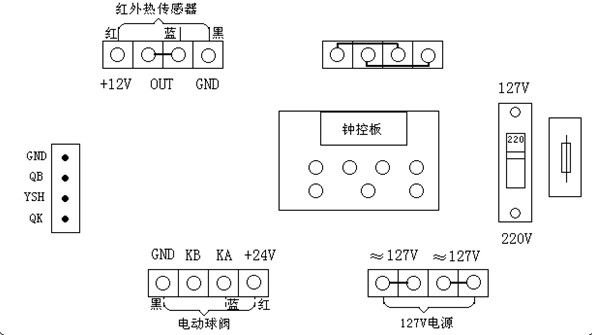

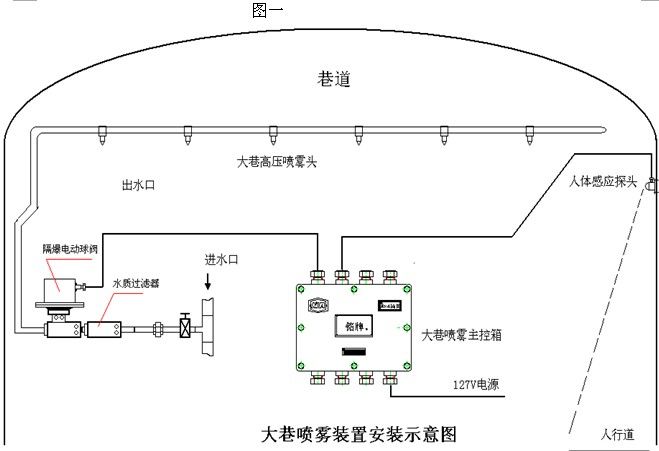

3．安裝示意圖見圖一：接線圖見圖二。

五、常見故障：
1．常噴不停：電動閥損壞，致使閥門不能關閉，更換電動閥門或修復。
2．不噴哂：①電動閥損壞，致使閥門不能開啟，修復或更換。
②傳感器損壞或障礙物擋住，擦試傳感器鏡片，重新調整對準，或更換傳感器。
③電路板原因，更換或修復。
3．噴灑時有淋人現象，調整延時時間或延長傳感器電纜線。

六、注意事項：
1．嚴禁帶電安裝、維修。
2．電源進線與紅外傳感器進出線布置應合理。
3. 對主機、電動閥門、傳感器應注意保養、維護如涂油、擦試灰塵等。
4.設備應有專職人員管理、使用。
5.發現不正常時應及時檢修，設備損壞要保留原始現場和廠家聯系解決。操作不當或電源電壓，不
正常造成的元件破壞不在保修之列
