ZP-127多功能?chē)婌F裝置 （大巷噴霧接線圖）

ZP-127多功能?chē)婌F裝置 （大巷噴霧接線圖）

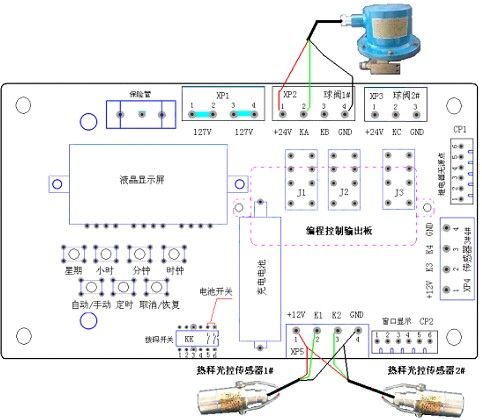

接線說明：
1.XP1端子接交流127V電源；XP2端子“+、KA、GND”接電動球閥；XP5“+、K1、K2、CND”端子分別接兩個熱釋光控傳感器。
2.把撥碼開關KK“5、6”撥至ON位置；(出廠時已完成)
3.KK撥碼開關中的“1、2、3、4”為延時時間調整，任意撥一位，延時時間為1分鐘，撥兩位為2分鐘，......四位全撥至ON延時時間為5分鐘。
4.噴霧裝置送電運行后，球閥開始噴霧，當人在熱釋光控傳感器位置時，球閥噴霧停止，延時30s后又開始噴霧。
