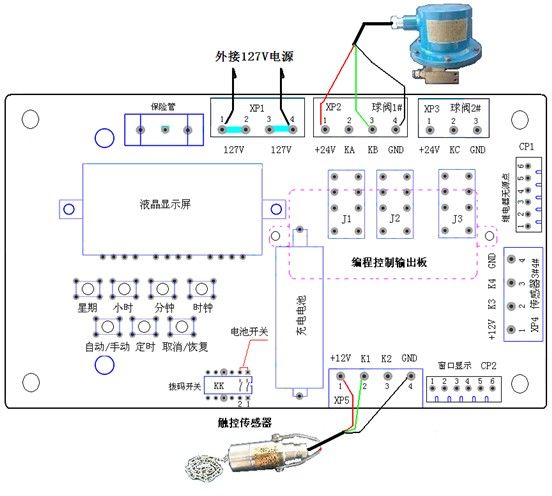

ZP-127 多功能?chē)婌F裝置 （轉載點噴霧接線圖）

ZP-127 多功能?chē)婌F裝置 （轉載點噴霧接線圖）

接線說明：
1.XP1端子接交流127V電源；
2.把撥碼開關KK“5、6”撥至ON位置；
3.按時間設定“自動/手動”按鈕，使液晶顯示屏顯示“開”位置。
4.觸控傳感器吊掛在皮帶上方，吊鏈距離距離皮帶中心20mm.
5.當皮帶有煤時觸動傳感器輸出信號，球閥打開，開始噴霧，當皮帶無煤時，主機延時30s，噴霧停止。
